Marque Generique Carte De Développement De Capteur De Brique Codeur Rotatif Pour Ardui…

La description:

Matériel: composants électroniques + PCB
Taille: env. 30x24mm / 1,18×0,94 pouces
Couleur principale: noir
Tension de fonctionnement: 5 V
Cercle d’impulsion: 20

spécification:

En tournant le codeur rotatif peut être compté dans le sens positif et dans le sens inverse pendant la rotation de la fréquence d’impulsion de sortie, contrairement au comptage du potentiomètre rotatif, ce nombre de rotations n’est pas limité. Avec les boutons sur l’encodeur rotatif peut être remis à son état initial, qui commence à compter à partir de 0.

Comment ça fonctionne:

Le codeur incrémental est un déplacement du signal d’impulsion rotatif est converti en une série de capteurs rotatifs numériques. Ces impulsions sont utilisées pour contrôler le déplacement angulaire. Conversion de codeur à déplacement angulaire en Eltra utilisant un principe de balayage photoélectrique. Le système de lecture de la fenêtre de transmission de lumière alternée et de la fenêtre ne consiste pas en une plaque d’indexation radiale (roue de code) à base de rotation, tout en étant une source de lumière infrarouge à rayonnement vertical de l’image du disque de code sur la réception sur la surface. Le récepteur est recouvert d’un réseau de diffraction, qui a la même largeur de fenêtre de disque de code. Le travail du récepteur est de sentir la rotation du disque résultant des changements et de changer la lumière en changements électriques correspondants. Ensuite, les signaux de bas niveau jusqu’à un niveau plus élevé, et ne génère aucune impulsion carrée d’interférence, qui doit être traitée par des circuits électroniques. Les systèmes de lecture utilisent typiquement une manière différentielle, à peu près la même mais la différence de phase des deux formes d’onde différente de 180 ° par rapport au signal afin d’améliorer la qualité et la stabilité du signal de sortie. La lecture est alors la différence entre les deux signaux formés sur la base, éliminant ainsi les interférences.

Le forfait comprend:

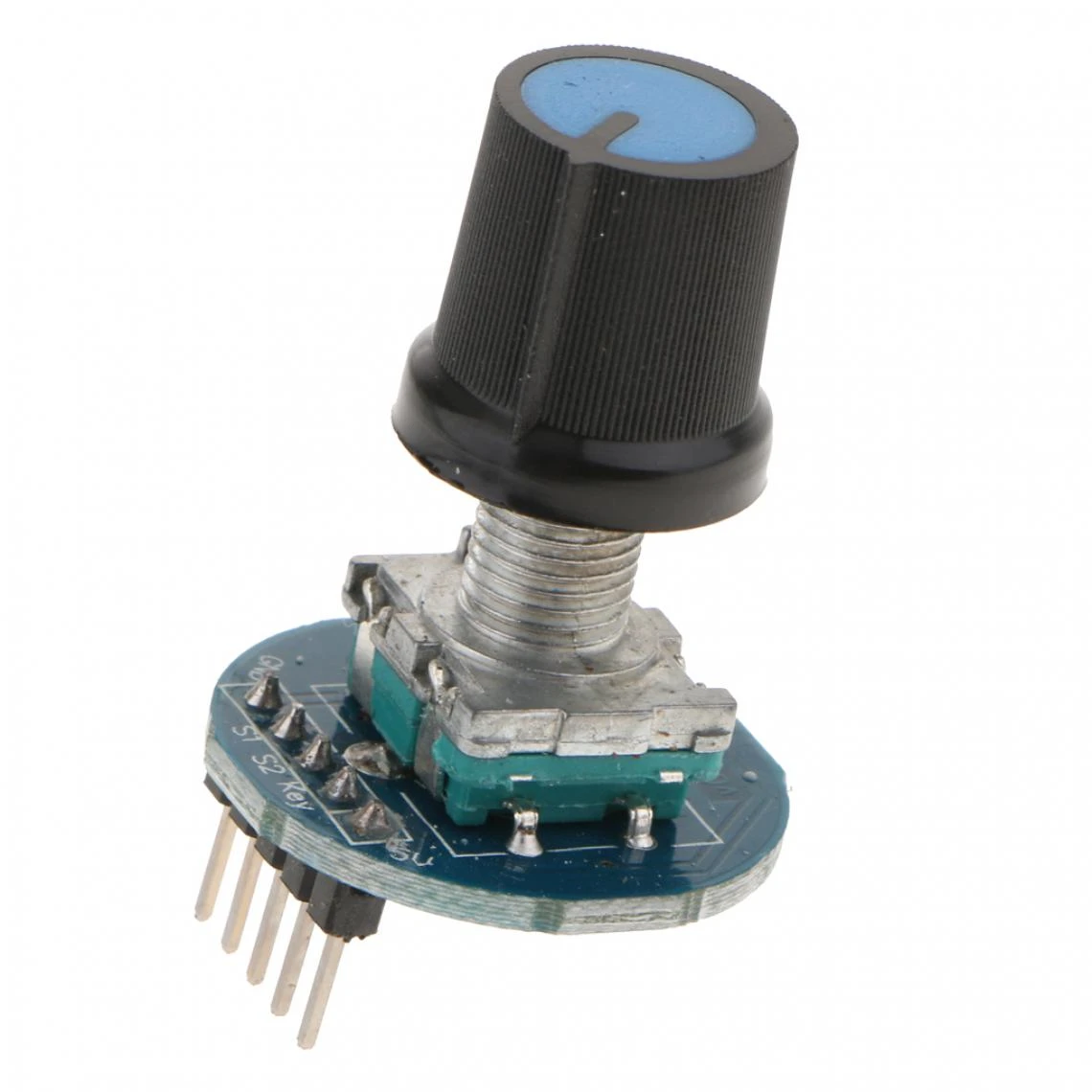

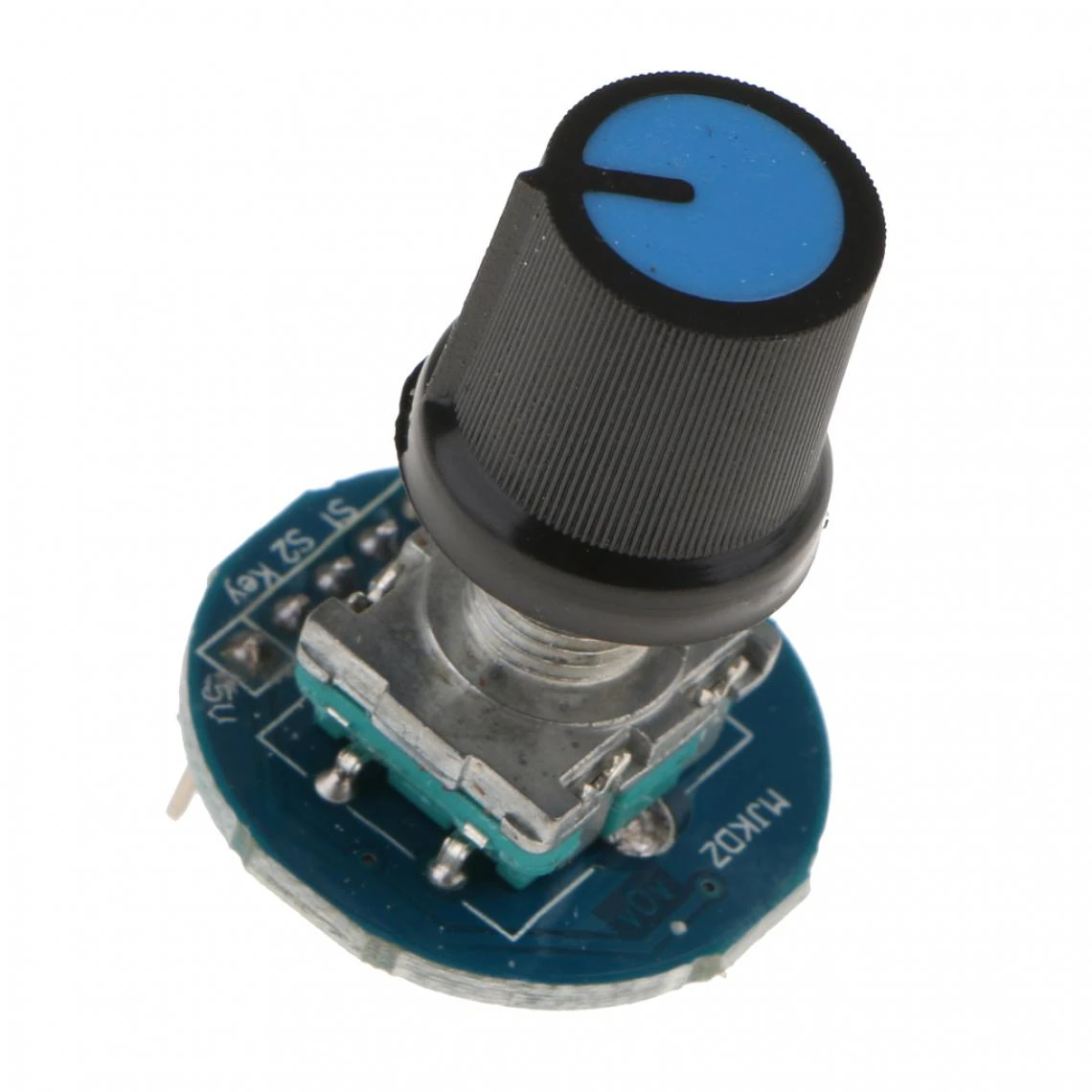

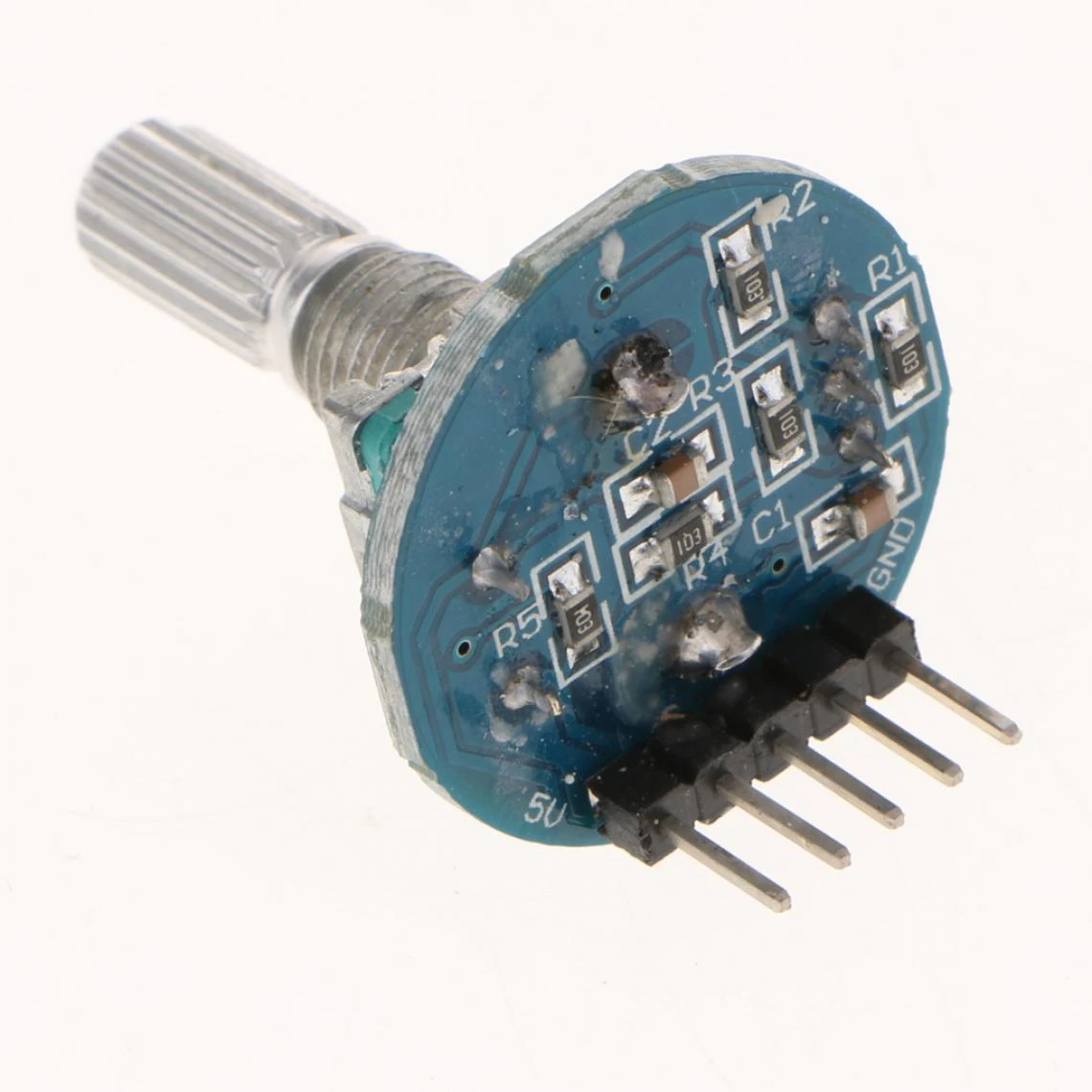

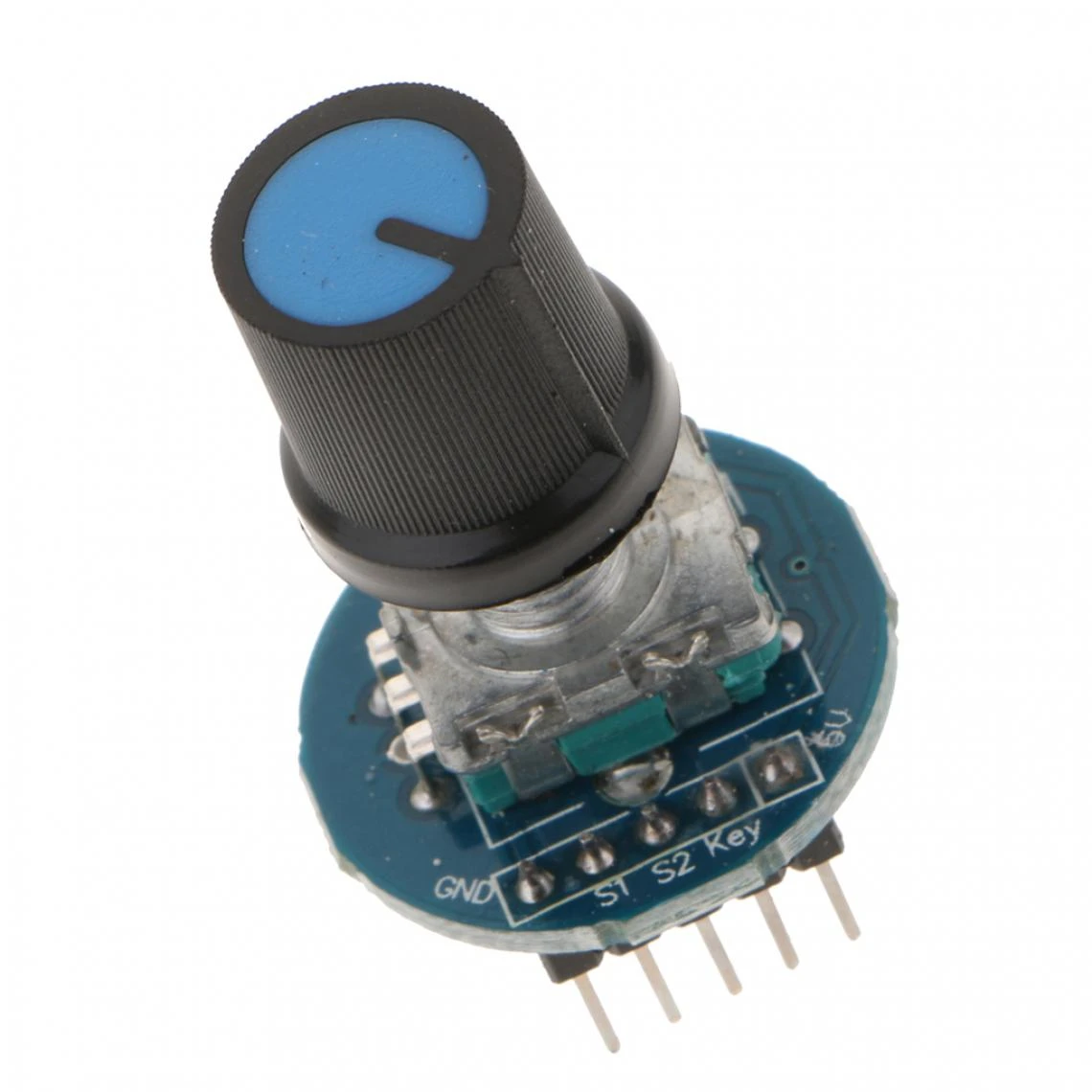

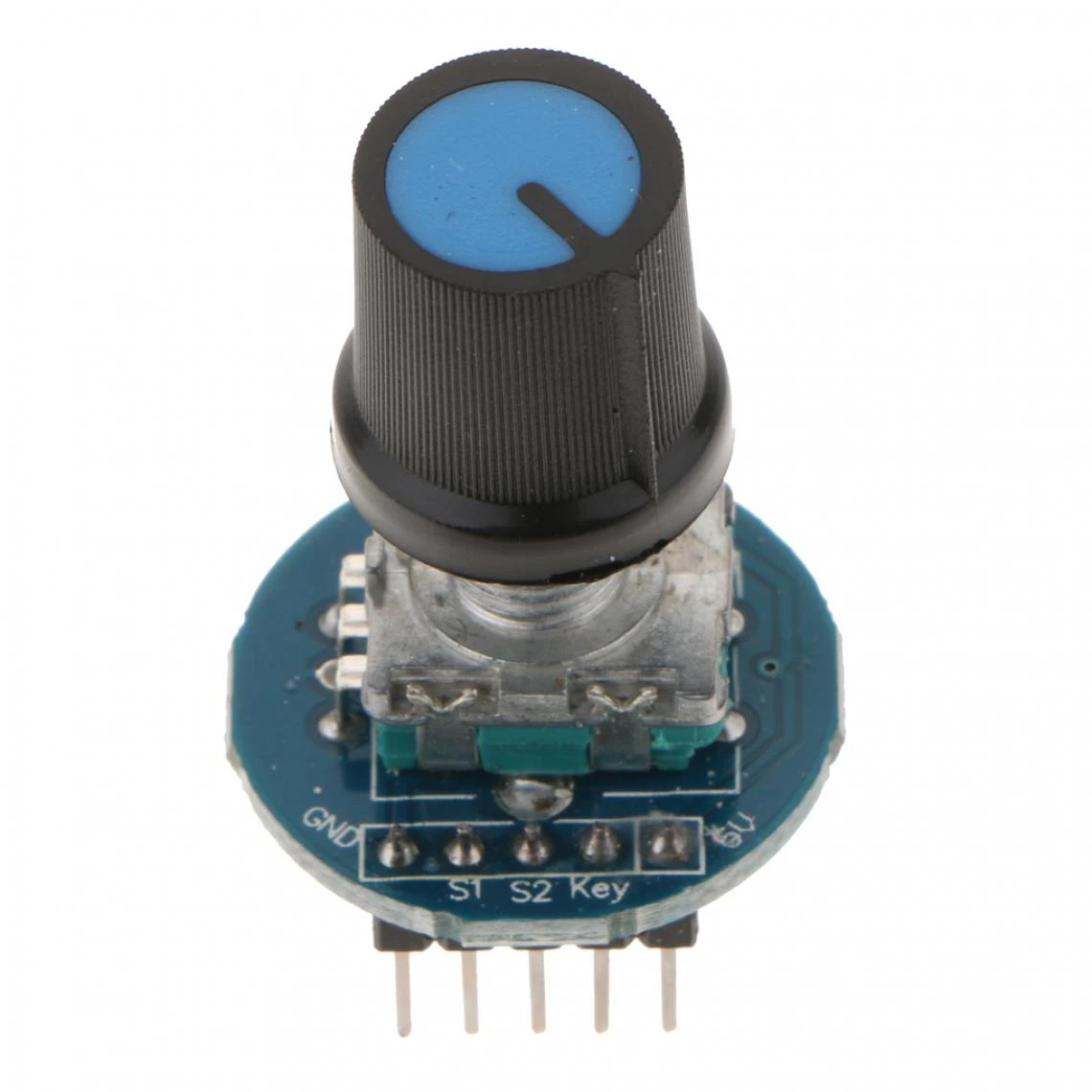

1 morceau de module d’encodeur rotatif
